立臥一體加工中心(新升級)

日期:12-23    屬于:新品發布

立臥+C鉆攻機SDSK2518LCW-2-BT40術規

深圳市精雕數控設備有限公司
地址:深圳市光明區公明街道辦西田社區第三工業區29、30、31棟/電話:0755-29423909、0755-29588251/手機:13924586646 周先生(微信同號)
抖音號:SDSK20211688 郵箱:sz_jdsk@163.com     公司官網:szjianzhi.com     鋁型材加工中心官網:www.szjdsk.cn      新能源汽車配件網:www.sdskcnc.cn

一、機器簡介:
  1. SDSK2518LCW-2-BT40機型是專門為客戶量身定制的立臥+C雙頭鉆攻機,定梁式龍門結構;運動方式為X軸帶機頭上的臥軸和立軸同時左右運動,Y軸工作臺前后運動,Z1軸裝臥軸、Z2軸裝立軸,Z1Z2軸可單獨上下運動,臥軸配有CC軸可±540·旋轉,Z1軸臥軸+Z2軸立軸循環聯動完成五體加工。
  2. 機身采用頂級的花崗巖(大理石)結構、永遠不變形。
  3. 特別適用于各類銅、鋁、壓克力、塑料等零件的五面體精密雕刻、雕銑、鉆孔、攻牙等加工。

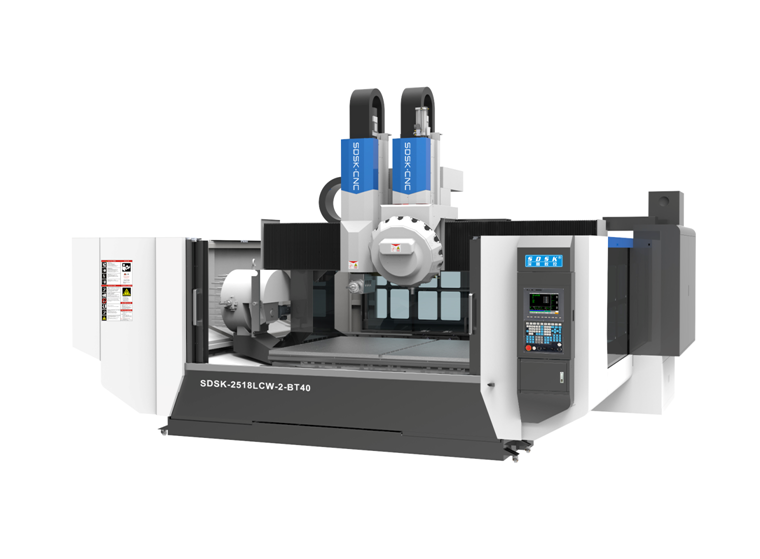

(圖片類似,以實物為準 )

二、機器主要配置清單(單位:mm)
規      數量 原產地
新代數控系統(220MA); (備注:不帶刀尖跟隨能)
XY5,.9KW、Z1Z2 5.5C1.8KW伺服電機、ZC帶抱閘;
主軸伺服驅動:臥軸20KW-18000、立軸11KW-12000
全套 臺灣
XYZ1Z2軸用 臺灣上/銀泰精密級直線導軌   (X45、YZ35) 全套 臺灣
XYZ1Z2軸用 臺灣TBI  精密級研磨級滾珠絲桿 (XY50、Z40) 全套 臺灣
C(參數另有說明) 全套 自制
臥軸配電主軸BT40-150-445-18000rpm,20KW,氣動換刀,帶編碼器 1個 佛山
臺灣大悅直結式長鼻主軸BT40-150-560-12000/環形噴水 (配油壓打刀缸) 1 臺灣
臥軸配臥式24位圓盤刀庫 或傘形10位刀庫(裝在機床左側) 1 浙江
立軸配16位飛碟刀庫     (安裝在Z2軸上) 1 浙江
大理石(花崗巖)機身,大理石橫梁  (備注:可另選鑄鐵工作臺) 1 山東
鑄鐵機械零配件 1 自制
配電柜恒溫系統(雷德) 1 東莞
施耐德電氣配件(施耐德) 1 天津
進口NSK/KOYO/TBI  P級角接觸配對軸承(或同等級品牌) 全套 進口
主軸水冷機 (雷德) 1臺 東莞
電子手輪(昱普) 1 廣州
對刀儀(深圳精雕 2個 自制
X/Z軸配三防布風琴罩(Y鋼板罩) 1 自制
X/Y/Z軸配塑料拖鏈(鼎泰) 1 東莞
自動潤滑油泵(寶騰) 1 東莞
空氣過濾器(日本雷曼 M107-A空氣過濾器) 2 浙江
水泵750W(斯納爾) 2個 常州
噴水裝置 2 自制
機床附件 1 深圳
BT40刀柄/配大小全套縮咀(三合) 10個 深圳
雙螺+1鏈板式自動排渣機 (可另選) 1 東莞
三、設備主要技術參數:(單位:mm)
機型 SDSK2518LCW-2-BT40
外型尺寸 4650*4700*3600左右(待確認)
鋁工作臺尺寸XY 2500*1800 (T型槽M12)
龍門寬度 2580
臥軸主軸中心至臺面 最高750~最低100(待確認)
立軸主軸鼻端至工作臺面 最高710~最低160
主軸距離 650
X/Y/Z1Z2行程 X﹕1900
Y﹕臥軸1450(鼻端到平臺中心距離)、立軸1800(待確認)
Z﹕650、 Z2:550(待確認)
C軸旋轉角度 ±540·
C 軸最大轉速 60rpm
最大快移速度XYZ1Z2 X:36米/分鐘
Y:36米/分鐘
Z1:30米/分鐘、Z2:30米/分鐘
最大加工速度 ≤12米/分鐘
伺服系統 交流伺服
系統分辨率 0.001
三軸垂直度 0.015mm
整機定位精度 ±0.015mm
局布定位精度 300mm ±0.01mm
重復定位精度 0.005mm
主軸數 2個
臥軸電主軸功率 20KW
臥軸電主軸扭矩 36.7Nm
立軸主軸電機功率 11KW
立軸主軸電機扭矩 52.5N.m
軸臥式圓盤式刀庫(安裝在機床左側) 24位      (或傘形10位刀庫)
立軸飛碟式刀庫(安裝在Z2軸上) 16
換刀方式 自動
臥軸電主軸轉速 18000rpm/min
立軸電主軸轉速 12000rpm/min
夾持刀柄 臥軸BT40
立軸BT40
對刀方式 自動
臺面承受負荷 2000Kg
額定電壓 380V/50HZ
整機最大功率 51KW左右
整機重量 16000Kg左右
四、C參數說明:
1 C軸中空直插齒輪減速機 H3K-40T-85-UD 速比:77
2 C額定輸出轉矩   420Nm
3 C瞬間最大容許轉矩   1680Nm
4 啟動、停止時的容許力距   840Nm
5 C 軸額定輸出轉速           30r/min
6 C 軸允許最高輸出轉速   100r/min
7 C軸伺服功率   1.8kW
8 C軸伺服電機最大轉數   3000rpm
9 C軸編碼器類型        絕對式
10 C 軸角度傳達精度           〈15(arcsec)
11 C 軸重復定位精度           ±2(arcsec)
12 C 軸轉角范圍           ±540°(DEG)
13 恒功率電主軸 BT40-150-445-18000rpm 380V/50HZ
14 冷卻方式 水冷 2426·
15 額定扭矩           36.7Nm
16 主軸額定/最高轉速   5200/18000rpm
17 主軸額定功率           20KW
18 刀柄           BT40
19 軸承潤滑方式           油脂潤滑
20 中心出水
21 打刀方式 氣動 氣壓0.5~0.6 mpa
22 總重量       120kg左右

五、主機標準配置及附件送配件:
1. 控制器 11. 機械、電氣、操作說明書1本
2. 電主軸 12. 剛性攻牙功能
3. C軸組件 13. 電氣箱熱交換器
4. 地基可調墊塊 14. 《操作說明書》《程序說明書》《使用說明書》
5. 工具箱 15. BT40刀柄10個(含拉釘、扳手)
6. 工作燈 16. 鎖刀座
7. 警示燈 17.  M12馬鐵
8. 主軸吹氣裝置 18. 自動潤滑系統
9. 傳輸線 19. 鎖咀  ER32(4-20)1套
10. 半封閉式護罩 20. 護罩
六、機器環境及硬件設施要求﹕
序號 環境項目 項目要求標準
1. 電源要求 AC380V4P50-60Hz,空氣開關 100A,電源電壓波動范圍 380V±10%以內
2. 空氣壓縮機 使用螺桿式壓縮機,儲氣罐,三級過濾,≥0.55Mpa,流量≥100L/min
3. 真空壓力 ≥0.6 mpa
4. 空氣干燥機 必須有空氣干燥機,帶自動排水功能
5. 環境噪音/振動 ≤75dba
6. 地面要求 地面要求平整,穩固,最高點與最低點相差不超過 5mm
7. 環境濕度 建議 45%-65%
8. 氣體水分含量 無水分
