型材加工中心?SD2580V7S-BT40 -技術規格書

日期:04-10    屬于:新品發布
型材加工中心 SD2580V7S-BT40
術規

深圳市精雕數控設備有限公司
地址:深圳市光明區公明街道辦西田社區第三工業區29、30、31棟
電話:0755-29423909、0755-29588251
手機:13924586646 周先生(微信同號)
抖音號:SDSK20211688
郵箱:sz_jdsk@163.com
公司官網:szjianzhi.com
鋁型材加工中心官網:www.szjdsk.cn
新能源汽車配件網:www.sdskcnc.cn

  • 機器簡介:
1、SD2580V7S-BT40機型系列是專門為客戶量身定做的2.5型材加工中心Y機頭前后運動,X軸機頭左右運,Z軸主軸上下運。
2、天軌式結構,工作臺固定不動,上下料更便捷,調試也簡單便捷,底座大斜坡排屑設計,運動機構設計在橫梁頂部輕巧便捷方便清理。
3、特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、擴孔、鉆孔、攻牙加工。
4、可另加第四軸轉臺、側銑頭、探頭功能。

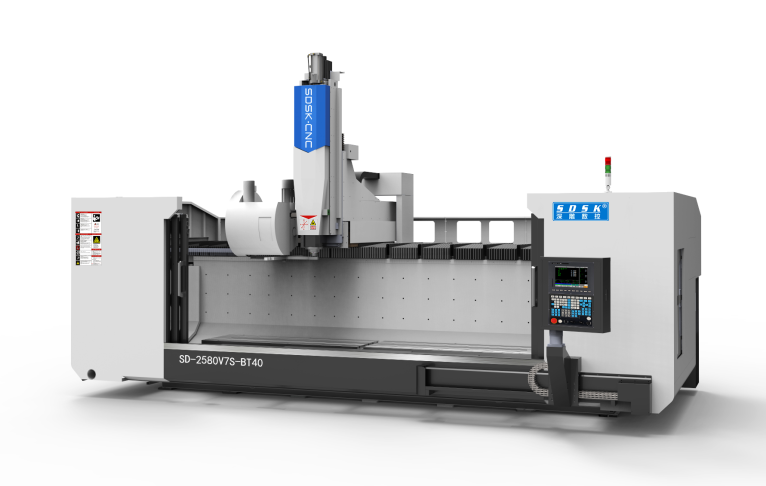

(圖片類似,以實物為準)

二、機器主要配置清單(單位:mm)
規      數量 原產地
發那科系統0i-MF Plus(1);
XbiS 40/2000-B;
YbiS22/3000-B;
ZbiS 40B/2000-B
主軸電機12000-B SP;
Profinet IO設備;
斷刀自動檢測;
全套 日本
X/Y/Z軸用臺灣上銀/銀泰/TBI精密級滾珠絲桿(X5020、YZ4020)(或同等級品牌) 全套 臺灣
X/Y/Z軸用 臺灣上銀/銀泰精密級直線導軌(X45*3、Z35*2滾珠Y35*2滾柱+2硬軌)、(或同等級品牌) 全套 臺灣
臺灣大悅直聯式短鼻主軸BT40/140/12000rpm /環形噴水(配油壓打刀缸) 1 臺灣
24T圓盤刀庫(岡田)、(或同等級品牌) 1 臺灣
床身XYZ軸全鑄鐵,鋼構復合底座,主要配件為鑄鐵機械零配件(HT300) 1 自制
配電柜恒溫空調系統(瑞科)、(或同等級品牌) 1 東莞
施耐德電氣配件施耐德 1 天津
進口TBI/KOYO  P級角接觸配對軸承 全套 臺灣
主軸冷機 (瑞科)、(或同等級品牌) 1 東莞
電子手輪(昱普) 1 廣州
對刀儀(深圳精雕 1 自制
X/Y/Z軸配風琴罩 1 自制
X/Y/Z軸配塑料拖鏈(鼎泰) 1 東莞
自動潤滑油泵(寶騰) 1 東莞
空氣過濾器(日本雷曼 M107-A空氣過濾器) 2 浙江
噴水裝置 1 自制
、水槍 1 深圳
水泵(斯納爾) 1 常州
機床附件 1 深圳
BT40刀柄/配大小全套縮咀(三合) 5 深圳
鏈板排渣機 1 自制
正門可另加裝氣動雙開門 自制



三、設備主要技術參數:(單位:mm)
機型 SD2580V7S-BT40
外型尺寸 長370038503700左右(增加排渣機長+1500)
鑄鐵工作臺尺寸 X2500*Y800TM16
主軸鼻端至臺面 最高850~最低150
X/Y/Z行程 X:2500
Y﹕800
Z﹕700
最大快速度XYZ X﹕48米/分鐘
Y﹕48米/分鐘
Z﹕48米/分鐘
最大加工速度 12米/分鐘
伺服系統XYZ 交流伺服
系統分辨率 0.002
三軸垂直度 0.02mm
整機定位精度 ±0.02mm
局布定位精度 300 mm內±0.01mm
重復定位精度 0.004mm
主軸數 1
主軸伺服驅動功率 11KW
主軸伺服轉矩 52.5N.m
主軸轉速 12000rpm/min
夾持刀柄 BT40
圓盤刀庫 24T
換刀方式 自動
對刀方式 自動
臺面承受負荷 2000Kg
額定電壓 380V/50HZ
整機最大功率 30KW
整機重量 10000Kg左右


四、主機標準配置及附件送配件:
1. 控制器 11. 機械、電氣、操作說明書1本
2. 直結式短主軸BT40/140/12000 12. 剛性攻牙功能
3. 自動潤滑系統 13. 配電柜恒溫空調
4. 地基可調墊塊 14. 《操作說明書》《程序說明書》《使用說明書》
5. 工具箱 15. 刀柄5個(含拉釘、扳手)
6. 工作燈 16. 鎖刀座
7. 警示燈 17.  M16馬鐵
8. 主軸吹氣裝置 18. 6寸批士一臺
9. 傳輸線 19. 鎖咀  ER32(4-25)  1套
10. 半封閉式護罩 20. 護罩


五、機器環境及硬件設施要求
序號 環境項目 項目要求標準
1. 電源要求 AC380V4P50-60Hz,空氣開關 100A,電源電壓波動范圍 380V±10%以內
2. 空氣壓縮機 使用螺桿式壓縮機,儲氣罐,三級過濾,≥0.55Mpa,流量≥100L/min
3. 真空壓力 ≥0.6 mpa
4. 空氣干燥機 必須有空氣干燥機,帶自動排水功能
5. 環境噪音/振動 ≤75dba
6. 地面要求 地面要求平整,穩固,最高點與最低點相差不超過 5mm
7. 環境濕度 建議 45%-65%
8. 氣體水分含量 無水分
